Szczegóły Produktu:
|
| Materiał: | Stal węglowa | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | biały |
|---|---|---|---|
| Technika: | Podrobiony | Rodzaj: | Trójnik |
| połączenie: | Mężczyzna | Numer modelu: | AJ |
| High Light: | łącznik grodziowy jic,łączniki kielichowe jic 37,łączniki stożkowe 37 °; |
||

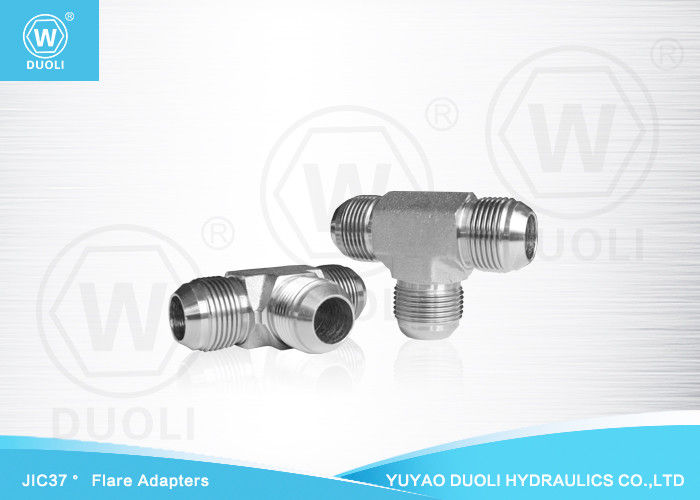

TEE JIC Męskie złączki stożkowe 37° ze stali węglowej
Tolerancja mimośrodowości gwintu:
2A gwintu zewnętrznego i gwint zmodyfikowanych 2B różnych elementów, koncentryczność złącza
nie przekracza następującego limitu
Gwint zewnętrzny
Gdy średnica jest największa i największa, dwa elementy nici muszą być koncentryczne,
jeśli jednak rozmiar nie jest okrągły, rozmiar jest mały, w nieokrągłym punkcie średnica i średnica będą
wytwarzać odchylenie
W środku najmniejszej, największej średnicy, dwa elementy sumarycznego bicia nie mogą być większe
niż tolerancja średnicy środkowej;
Średnica największej, największej średnicy godziny, dwa elementy mimośrodu
pełny skok nie jest większy niż tolerancja dużej średnicy;
Średnica najmniejszej, największej średnicy godziny, dwóch elementów całkowitego bicia może
nie może być większa niż średnica tolerancji tolerancji
Opis produktu
| Wątek | ZWYCIĘZCA NR CZĘŚCI | ||
| CZĘŚĆ NR | 1 | 2 | |
| T-GGG-07-07-07 | 7/16"-20 | AJ-04 | |
| T-GGG-08-08-08 | 1/2"-20 | AJ-05 | |
| T-GGG-09-09-09 | 9/16"-18 | AJ-06 | |
| T-GGG-12-12-12 | 3/4"-16 | AJ-08 | |
| T-GGG-14-14-14 | 7/8"-14 | AJ-10 | |
| T-GGG-17-17-17 | 1.1/16"-12 | AJ-12 | |
| T-GGG-21-21-21 | 1,5/16"-12 | AJ-16 | |
| T-GGG-26-26-26 | 1,5/8"-12 | AJ-20 | |
| T-GGG-30-30-30 | 1,7/8"-12 | AJ-24 | |
| T-GGG-40-40-40 | 2.1/2"-12 | AJ-32 | |
Atrybut:
| Nazwa atrybutu | Wartość atrybutu | Nazwa atrybutu | Wartość atrybutu |
| materiał | Stal węglowa | kod głowy | okrąg |
| technologia | podrobiony | kształt | adapter |
| rodzaj | Adapter | połączenie | mężczyzna |
| pochodzenie | zhejiang chiny | kolor | biały |
| numer modelu | AJ | standard | EATON |
| Marka | Duoli | obróbka powierzchniowa | ocynkowany |
Gwint wewnętrzny
Najmniejsza średnica, mała średnica (mniejsza średnica) najkrótsza, obie powinny być koncentryczne, jeśli
ścieżka nie jest okrągła lub zbyt duża, dwa elementy całkowitego bicia nie mogą być większe niż rozmiar
tolerancja ścieżki;
Maksymalna średnica ścieżki, najkrótsza ścieżka, dwa elementy mimośrodu całości
bicie nie powinno być większe niż tolerancja średnicy mediany
Gdy średnica jest najmniejsza, a ścieżka największa, pełne bicie dwóch elementów nie może
być większa niż ścieżka.
